Il Preflex esegue la verifica a pressoflessione deviata di sezioni di forma qualsiasi.

Il calcolo delle caratteristiche statiche viene eseguito automaticamente dal programma considerando la sezione omogeneizzata ed il coefficiente di omogeneizzazione può essere definito dal progettista. Utilizzato come programma stand-alone, richiede l'input delle sollecitazioni nelle varie condizioni di carico.

In accoppiata con il Post-Processore può leggere direttamente i valori delle sollecitazioni di travi, pilastri e setti di un qualsiasi progetto calcolato. Le verifiche vengono condotte secondo il metodo delle Tensioni Ammissibili o degli Stati Limite. L'output dei diagrammi di tensione (con posizione dell'asse neutro), superfici di rottura, ecc., è reso a video e può essere settato per la stampa. È possibile gestire sezioni costituite da più materiali a comportamento lineare e non-lineare.

In particolare nel codice sono predefiniti i materiali d'uso piú frequente quali l'acciaio ed il calcestruzzo a comportamento elastico lineare e l'acciaio ed il calcestruzzo secondo EC2 ed EC3. L'utente ha facoltá di estendere il database fornendo le curve tensione-deformazione per altri materiali, compreso quelli da usare come rinforzi della sezione (per esempio fibre FRC o altro).

Esegue il progetto-verifica a presso-tenso flessione deviata di pali o gruppi di pali (pali su plinto infinitamente rigido).

La matrice di rigidezza del palo viene calcolata secondo il modello di Matlock e Reese e può essere salvata in un file per l'utilizzo congiunto con il modulo di Analisi Strutturale in modo da risolvere strutture fondate su pali.

La definizione della matrice di rigidezza del sistema di fondazione richiede la definizione della geometria del gruppo di pali ed il tipo di terreno attraversato.

Consente di analizzare efficacemente il comportamento di strutture fondate su pali.

Verifica T.A.

Consente di eseguire rapidamente l'input e la verifica di travi mono e pluri campata a sezione mista acciaio-calcestruzzo. Le caratteristiche geometriche della sezione trasversale possono variare sia nel tempo (da una fase all'altra) che nello spazio (lungo l'asse della trave). A tal fine é possibile utilizzare il profilatario EnExSys per l'input dei profili metallici mentre per la soletta è possibile definire sia sezioni rettangolari che svasate. Il grado di vincolamento esterno puó variare nel tempo (ad es. la trave inizialmente continua perché puntellata, diventa appoggiata dopo la rimozione degli appoggi interni) in una qualsiasi fase. Inoltre il programma controlla le caratteristiche inerziali efficaci delle sezioni impiegate dai vari conci di verifica monitorando il livello di deformazione raggiunto nel calcestruzzo ('fessurato' o meno). Il numero di fasi é totalmente arbitrario e le storie di carico vengono gestite dall'operatore con una tecnica ad albero per cui da una stessa fase di base possono dipartirsi piú fasi cosí da poter sondare piú comportamenti strutturali. È inoltre possibile trasportare, o copiare, delle fasi da un punto all'altro della storia di carico della trave con un semplice Drag&Drop per poter velocemente sondare più casi limite. Viene gestita la verifica dei connettori (Nelson ultrarigidi ecc) che l'utente ha facoltá di distribuire sulla trave secondo i propri criteri di progetto. Infine, nei casi piú comuni, vengono svolte le verifiche dimensionali, quali altezza della soletta rispetto all'altezza dei pioli, larghezza delle flange rispetto all'interasse pioli, lunghezza del tratto di appoggio dell'eventuale lamiera grecata che si appoggi trasversalmente sulle flange ecc. imposte dalle CNRUNI 10016.

Verifica S.L.U.

La versione agli stati limite esegue la verifica delle travi a sezione mista in accordo con la metodologia agli Stati Limite (Eurocodice 4). L’analisi della trave viene condotta tenendo conto esplicitamente del comportamento non lineare dei connettori il che consente di gestire con oculatezza il grado di duttilità dei connettori sia nei riguardi della deformabilità che della resistenza della trave. È inoltre possibile condurre un’analisi completamente non lineare per travi composte costituite da profili in classe 1 o 2 in quanto è consentito modellare il calcestruzzo in accordo con le prescrizioni dell’EC2 o del CEB-FIP Model Code 90 e modellare l’acciaio con un modello di tipo elastico perfettamente plastico. Le verifiche sezionali dell’acciaio vengono condotte in accordo con l’EC3 mentre quelle della soletta in c.a. in accordo con quanto previsto dall’EC2.

Consente di integrare WinStrand con la totale gestione della fase di progettazione verifica e disegno delle solette in C.A. L'inserimento e la modifica delle reti di armatura sono eseguite con operazioni grafiche via mouse.

La verifica, con il metodo delle Tensioni Ammissibili o agli Stati Limite, procede verificando l'elemento a flessione, a sforzo normale o a punzonamento in tutte le combinazioni di carico definite. È anche possibile avere riscontro sulla verifica a fessurazione e sulla percentuale minima di armatura impiegata. Il disegno esecutivo viene esportato su file in formato DXF.

Il computo dei materiali impiegati e la relazione di verifica della soletta sono direttamente esportabili in Microsoft Word o altro editor preferito.

La documentazione prodotta può essere corredata di ogni schema descrittivo della geometria e delle sollecitazioni della soletta in esame.

Il programma Compositore Profili viene impiegato per gestire l'archivio dei profili metallici consistente in un file in formato MDB. Con esso è possibile visualizzare la geometria dei profili già presenti in archivio per ricavarne i parametri meccanici ed altri dati come ad esempio la classificazione EC3. Inoltre, consente di creare tabelle aggiuntive di nuovi profili sia semplici che composti derivanti dall'unione di flange, anime e qualsiasi profilo disponibile in archivio. La personalizzazione dell'archivio puó far uso anche dell'importazione di file in formato CSV.

La fase di costruzione del nuovo profilo composto avviene graficamente con operazioni di assemblaggio delle parti; i parametri meccanici di quanto si va formando vengono calcolati dinamicamente al variare della disposizione corrente dei profili componenti. Una volta ottenuto il profilo desiderato, questo puó essere archiviato nel database generale risultando accessibile per ogni futuro utilizzo dal modulo di Analisi Strutturale.

Questi DataBase risiedono su file in formato MDB e sono manipolabili sia tramite il programma di interfaccia fornito da Enexsys che tramite i gestori di DataBase disponibili in commercio quali Access, FoxPro, ecc.
Le tipologie di elementi personalizzabili, e le relative sezioni trasversali personalizzabili, sono gli elementi monodimensionali (travi, travi di fondazione, pilastri), plinti e setti.

Ognuna di queste Sezioni è definita da:

• Uno, o più tipi di Calcestruzzo
• Un tipo di Acciaio
• Un criterio di armatura che definisce, ad es. per le travi, le modalità di posizionamento delle armature all'interno dell'elemento che utilizza tale sezione, i copriferri, ecc.
• La lista delle armature a corredo (staffe e armature filanti, utilizzabili in fase di progetto e verifica dell'elemento).

In questo modo l'Utente ha un completo controllo sia del tipo di armature (numero, diametro ecc…) inseribili nell'elemento sia della loro disposizione (lunghezza, posizionamento relativo ecc…). In fase di progetto delle armature si avrà la semplice scelta, fra le armature disponibili a corredo, di quelle che verificano la sezione e rispettano la normativa utilizzata (percentuali di armatura ecc…).

Infatti, in fase di progetto e verifica dell'elemento, prevalgono i dati relativi ad ogni "Sezione Personalizzata" sui criteri di carattere generale impostati per le varie tipologie di elemento. In questo modo è possibile avere, all'interno dello stesso progetto, elementi costituiti da materiali diversi (eventualmente uniformabili in fase di setup verifiche) e rispondenti a diversi criteri di progetto delle armature. Infine, le "Sezioni Personalizzate" sono direttamente inseribili all'interno di un progetto consentendo in questo modo sia di facilitare l'input dei dati strutturali sia di definire con precisione le modalità di armatura della struttura.

Le sezioni che possono essere sottoposte a verifica sono quelle rettangolari e quelle circolari. È possibile gestire le capacità resistenti in funzione delle condizioni ambientali per combinazione. La singola asta può essere interrogata in dettaglio, permettendo la gestione di tutti i parametri di verifica. È possibile definire un insieme rettilineo di aste come asta unica da verificare nel suo complesso (asta formata da piú elementi finiti) memorizzando il raggruppamento in maniera persistente.

Per un insieme di aste in legno a sezione variabile (asta rettilinea formata da una sequenza di elementi finiti) è disponibile un procedimento di calcolo del carico critico di instabilità per azione assiale.

Le stampe delle verifiche possono essere richieste in maniera sintetica e/o dettagliata.

Il programma, integrato nei moduli Verifiche e Disegno C.A. e Preflex, utilizza la geometria della sezione e le armature note dal modulo di Analisi Strutturale, permettendo di specificare i parametri tipici relativi alle verifiche di resistenza al fuoco (curve d'incendio, trasmissibilità dei materiali ecc.). Consente, inoltre, di modificare le condizioni delle sezioni analizzate (inserimento di rivestimenti che modificano il tipo di condizioni al contorno imposte sui bordi) prima di eseguire l'analisi termica, le verifiche di resistenza e l'elaborazione dei relativi output.

Le pareti in muratura nuova e/o esistente vengono verificate secondo il metodo delle Tensioni Ammissibili o degli Stati Limite. È possibile gestire, per ogni singolo elemento parete, i parametri di verifica quali eccentricità della parete, spinta del vento, altezza di calcolo, snellezza, modalità di calcolo delle azioni interne, presenza di rinforzi lineari (elementi in acciaio, fibre di carbonio o altro materiale, CAM), ecc.

L'utente ha la libertà di individuare le pareti formate da un gruppo di elementi finiti da trattare come un pannello singolo ai fini delle verifiche, in modo da indirizzare il software verso la fase di riconoscimento automatico delle pareti da verificare.

Il programma è integrato nel modulo Verifiche e Disegno C.A. e consente anche di condurre analisi statiche non lineari.

Il modulo di verifica degli edifici esistenti in campo lineare consente di determinare, per gli elementi in cemento armato classificati come esistenti, le grandezze che ne definiscono le capacità e di condurne le relative verifiche previste dal DM 14-01-2008 e dalla Circ. 617/2009. Il modulo consente la verifica in termini di resistenza (taglio e pressoflessione) e duttilità (capacità di rotazione) ed anche la valutazione del moltiplicatore dell'azione sismica (vulnerabilità) che porta al raggiungimento dello stato limite indagato.

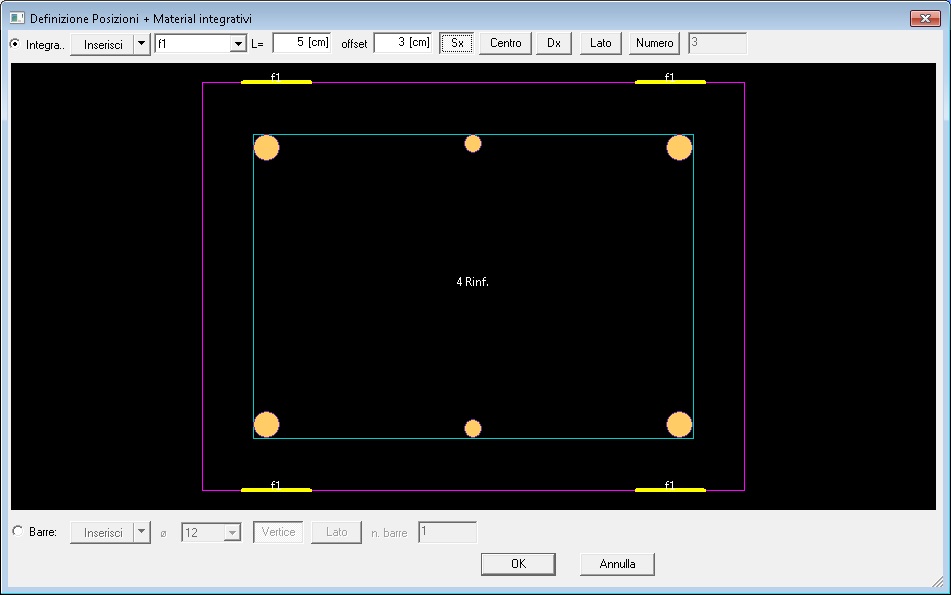

Le verifiche (travi, pilastri, nodi) possono tenere in conto la presenza di materiali integrativi (per esempio rinforzi in fibre di carbonio, piatti in acciaio, CAM).

È reso possibile un rapido intervento sui coefficienti di sicurezza dei materiali γ_M e sul fattore di confidenza FC per modificare la domanda e la capacità delle sezioni, come richiesto dalle norme.

I comandi di stampa permettono di avere i report dei parametri di applicabilità dell'analisi, i dettagli delle verifiche, le armature ed i rinforzi presenti negli elementi. Il programma è integrato nel modulo Verifiche e Disegno C.A.

I metodi di calcolo della capacità portante implementati sono:

• Terzaghi
• Meyerhof
• Vesic
• Eurocodice 7 (UNI EN 1997-1:2009)

Per le combinazioni di carico dinamiche, l'effetto cinematico viene valutato tramite le teorie di:

• Paolucci-Pecker
• Maugeri-Novità

Le verifiche di scorrimento possono essere condotte con valori dei parametri geotecnici liberamente modificabili.

I setup di verifica possono essere comodamente salvati in file XML richiamabili dal progettista, che può pertanto valutare differenti scenari sul medesimo modello senza ricondurre l'analisi.

È possibile ottenere l'output in differenti formati (xlsx, xml, html), utili per la composizione della relazione di calcolo e per ulteriori analisi personalizzate.

Esegue la verifica di resistenza e deformabilitá di un solaio in cemento armato monodirezionale impiegando il metodo agli Stati Limite.

Il modulo viene mandato in esecuzione dall'interno del Pre-Processore o da uno dei moduli Post-calcolo per consentire la ricezione in automatico dei dati di progetto dei solai (luci e condizioni di carico).

A ciascuna tipologia di Area di Carico impiegata nel modello l'utente associa una tecnologia di travetto scegliendo tra sezione in c.a. o sezione mista legno-cls (costituiscono due optionals distinti). Il modulo che si descrive considera la sezione in cemento armato ed analoga descrizione si puó fare per la versione per sezione mista legno-cls. I due optionals sono utilizzabili contemporaaneamente all'interno della stessa interfaccia.

Ogni Area di Carico in genere viene utilizzata in campi di solaio con luci anche diverse e pertanto la procedura si incarica di campionare le luci rintracciate al fine di individuare un numero ridotto di soluzioni di armature di progetto da adottare.

Le sollecitazioni interne di taglio e flessione vengono individuate su uno schema statico di trave su due appoggi. Sulle sezioni agli appoggi l'utente ha facoltá di applicare un momento flettente che tende le fibre di estradosso.

Le verifiche sono svolte nelle sezioni di estremitá, a filo fascia piena ed in campata.

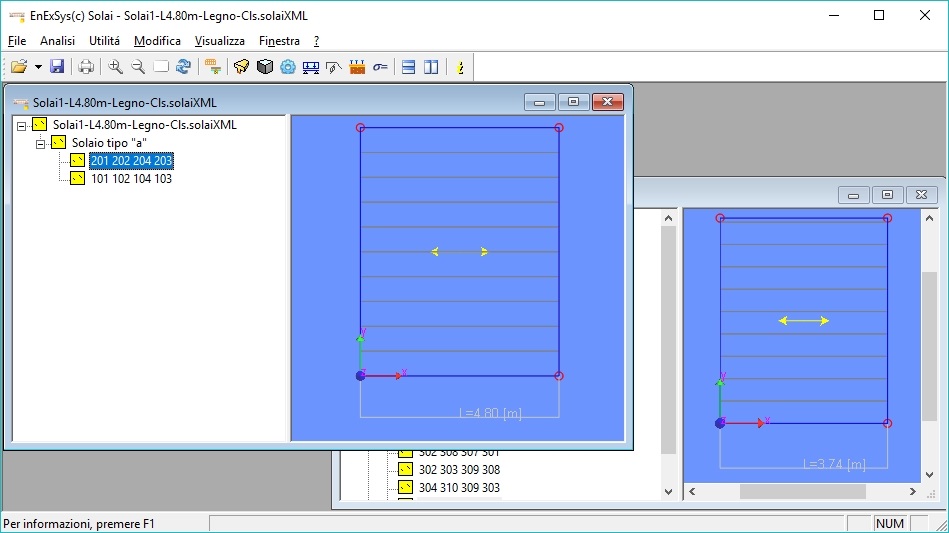

Esegue la verifica di resistenza e deformabilitá di un solaio misto in legno-calcestruzzo monodirezionale impiegando il metodo agli Stati Limite.

Il modulo viene mandato in esecuzione dall'interno del Pre-Processore o da uno dei moduli Post-calcolo per consentire la ricezione in automatico dei dati di progetto dei solai (luci e condizioni di carico).

A ciascuna tipologia di Area di Carico impiegata nel modello l'utente associa una tecnologia di travetto scegliendo tra sezione in c.a. o sezione mista legno-cls (costituiscono due optionals distinti). Il modulo che si descrive considera la sezione mista in legno-calcestruzzo ed analoga descrizione si puó fare per la versione per sezione in cemento armato. I due optionals sono utilizzabili contemporaaneamente all'interno della stessa interfaccia.

Ogni Area di Carico in genere viene utilizzata in campi di solaio con luci anche diverse e pertanto la procedura si incarica di campionare le luci rintracciate al fine di individuare un numero ridotto di soluzioni di armature di progetto da adottare.

Le sollecitazioni interne di taglio e flessione vengono individuate su uno schema statico di trave su due appoggi. Sulle sezioni agli appoggi l'utente ha facoltá di applicare un momento flettente che tende le fibre di estradosso.

Le verifiche sono svolte nelle sezioni di estremitá, a filo fascia piena ed in campata.

Consente l'installazione e l'utilizzo di WinStrand in più postazioni connesse in rete locale. L'avvio di un applicativo di WinStrand da una postazione, che chiameremo primaria, cerca automaticamente la connessone al computer che dispone della chiave hardware. Le rimanenti postazioni non possono utilizzare nessun applicativo di WinStrand fino a che la postazione primaria non ne abbia terminato l'uso.
